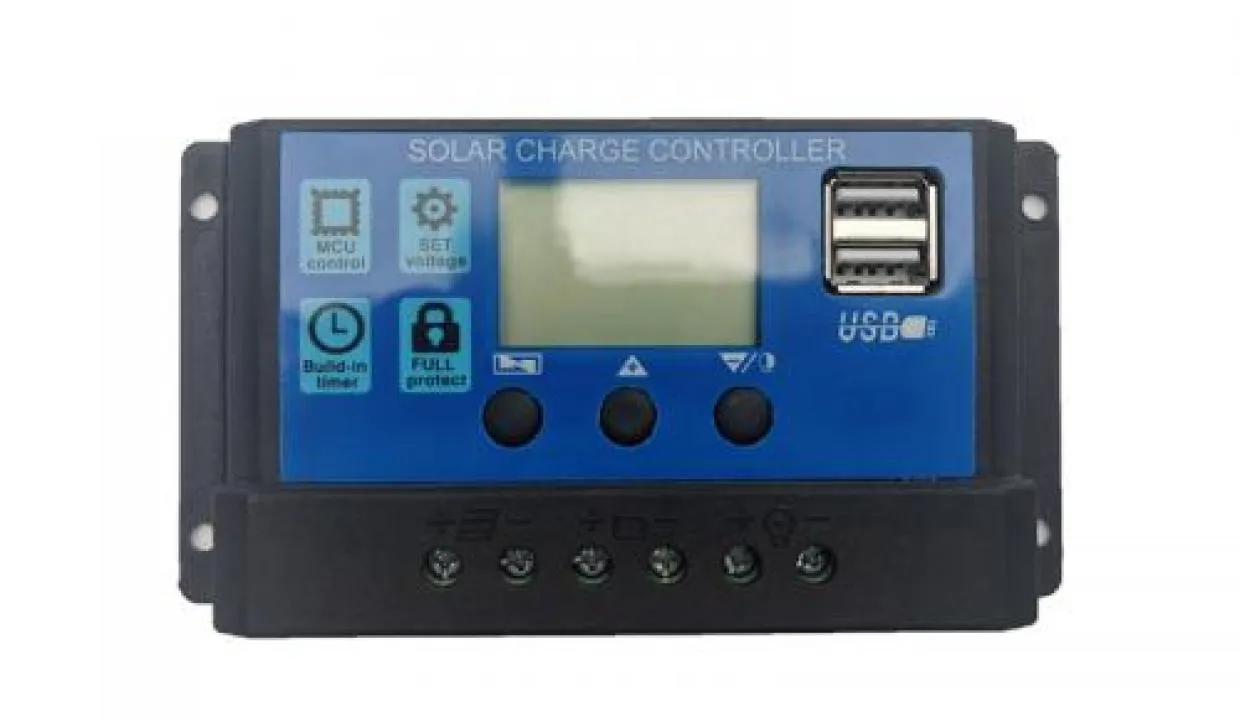

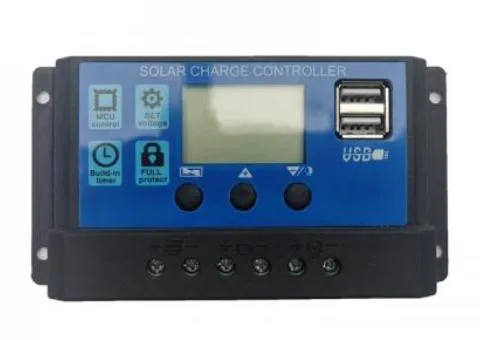

Контроллер заряда W88-C 3024+2 USB

408 ₴

Генераторы

Воскресенье 11:55

Україна

Київ Получай указания →

вул. Стеценка, 14/44

20 просмотров

Опубликовано 4 дня назад · Solar-Tech

408 ₴

В категории Генераторы

вул. Стеценка, 14/44, Київ, Україна

Получай указания →

20 виды предметов

W88-C-3024 — солнечный контроллер заряда, отлично подойдёт для создания небольших автономных систем на солнечных батареях. Контроллер работает с герметичными необслуживаемыми аккумуляторными свинцово-кислотными батареями, обслуживаемыми аккумуляторами с жидким электролитом, железо-литиевыми и литий-ионными аккумуляторами. Встроенный жидкокристаллический экран с интуитивно понятным интерфейсом поможет осуществить гибкую настройку всех параметров. Приятным и удобным бонусом будет наличие встроенных в контроллер двух USB портов для заряда портативной техники, которую можно заряжать от USB входа компьютера, таких как мобильных телефонов, планшетов.

Технические характеристики:

Максимальная сила тока заряда аккумуляторов, (А)

Максимальный ток солнечной батареи, (А)

Напряжение аккумуляторной батареи, (В)

12\24 авто

Рабочая температура, (ºС)

-35 +60

Габариты, (мм)

70х133х34

Вес, (кг)

0,204

Особенности контроллера W88-C-3024:

В схеме используется промышленный контроллер.

Большой жидкокристаллический экран.

Все параметры настраиваемые.

Интеллектуальный трехступенчатый управляемый ШИМ зарядки.

Встроенная защита от короткого замыкания и обрыва цепи нагрузки.

Встроенная защита от обратной разрядки и перезаряда аккумуляторов.

Токовая защита на комплиментарных парах MOSFET.

Малый нагрев компонентов устройства.

Степень защиты оболочки по стандартам IEC-60529, DIN 40050 - IP21

Контроллер W88-C 3024 может работать со следующими типами аккумуляторов:

Гелевые;

кислотные необслуживаемые (герметичные);

кислотные обслуживаемые;

железо-литиевые;

литий-ионные.

Возможен выбор одного из семи режимов заряда аккумулятора:

B01 - для герметичных необслуживаемых аккумуляторов(напряжение абсорбирующего заряда 14,4/28,8В)

B02 - для гелевых аккумуляторов(напряжение абсорбирующего заряда 14,2/28,4В)

B03 - для обслуживаемых аккумуляторов(напряжение абсорбирующего заряда 14,6/29,2В)

B04 - для железо-литиевых аккумуляторов (4 банки последовательно)

В05 - для железо-литиевых аккумуляторов (5 банок последовательно)

В06 - для литий-ионных аккумуляторов (3 банки последовательно)

В07 - для литий-ионных аккумуляторов (4 банки последовательно)

Контроллер W88-C 3024 позволяет контролировать и самостоятельно устанавливать:

Напряжение на клеммах аккумулятора;

напряжение поддерживающего заряда;

напряжение отключения нагрузки;

напряжение возобновления подачи питания на нагрузку(после отключения);

режим работы нагрузки.

Описание индикации символов на жидкокристаллическом дисплее:

P1: цифровые параметры.

P2: Индикатор заряда. Этот символ указывает, что солнечная панель заряжает аккумулятор; отсутствие отображения этого символа означает, солнечная панель не может заряжать аккумулятор из-за низкого напряжения. Если символ мигает, значит, аккумулятор полностью заряжен и находится в поддерживающем (float) режиме заряда.

P3: Индикация работы солнечной панели. Этот символ указывает, что подключение панели солнечных батарей обнаружено контроллером; отсутствие этого символа означает, что не обнаружено соединение с панелью солнечных батарей, или недостаточно солнечного света на панели солнечных батарей.

P4: Индикация 5 делений уровня заряда батареи.

P5: Индикация разряда. Этот символ указывает, что контроллер находится в состоянии выдачи тока в нагрузку, отсутствие этого символа указывает на отсутствие тока нагрузки. Мерцание этого символа указывает на повреждения устройств внутреннего контроля.

P6: индикация нагрузки. Этот символ указывает, что контроллер находится в состоянии выдачи тока в нагрузку, отсутствие этого символа указывает на отсутствие тока нагрузки. Мерцание символа указывает на перегрузку или повреждение цепи нагрузки.

P7: А - индикация силы тока; H – Индикация часов.

Р8: V - Индикация напряжения.

Описание функции клавиш контроллера W88-C 3024:

Выбор режима работы нагрузки контроллера W88-C 3024

Ручное управление нагрузкой при помощи кнопки "DOWN".

Программное управление нагрузкой при помощи встроенного таймера:

[24H] - нагрузка включена все время (24 часа в сутки);

[1-23H] - нагрузка включится при снижении освещенности и выключится по истечении запрограммированного времени работы;

[0H] - "от заката до рассвета", управление нагрузкой по датчику освещенности.
