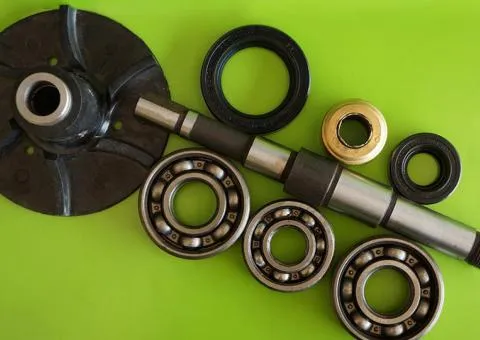

Ремкомплект водяного насоса ДТ-75, дв. А-41, А-01, нового зразка з крильчаткою

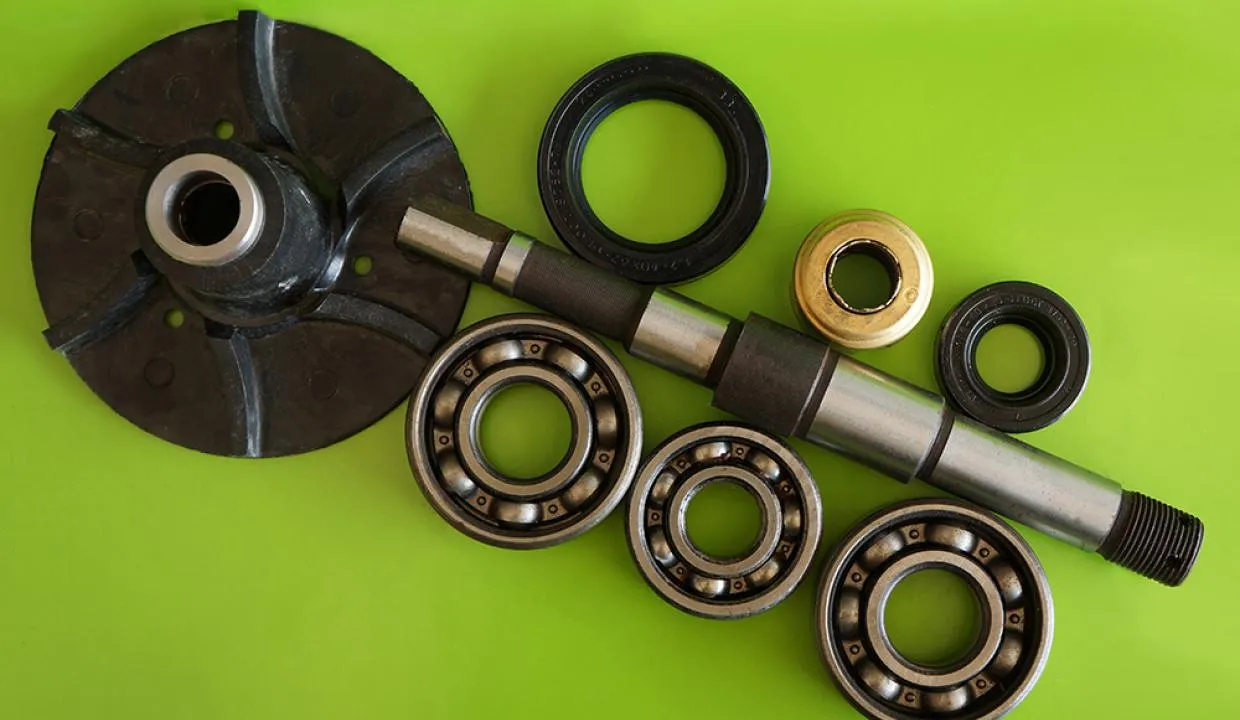

Ремкомплект водяного насоса (помпи) ДТ-75, дв. А-41, А-01, Д-442, Д-461 нового зразка з пластмасовою крильчаткою економ – 1 шт.

• Вал 01-1305 – 1 шт.
• Підшипник 304 – 1 шт.
• Підшипник 305 – 2 шт.
• Уплотнення (сальник) 01-13С9 – 1 шт.
• Манжета 1.2-20х40-1 – 1 шт.
• Манжета 1.2-40х62-1 – 1 шт.
• Крильчатка 01-13с4-2А – 1 шт.

Опис:

Ремкомплект помпи А-41, А-01 і водяних насосів Д-442, Д-461 з кодом 01-13с3-1Г, 01-13с3-2Г і корпусом 03-1301-2 для встановлення сальника нового зразка.

Склад уплотнення 01-13С9 крильчатки нового зразка:

• Обойма 01-1327 – 1 шт.
• Манжета 01-13с5-1 – 1 шт.
• Кільце ковзання 01-1328 – 1 шт.

Сталева втулка ковзання 01-1324 впаяна в крильчатку 01-13с4-2А, виготовлену з пластмаси, і в процесі роботи ковзає по графітовому кільцю торцевого уплотнення крильчатки з ремкомплекту.

Корпус уплотнення водяного насоса сталевий, зі стальною пружиною всередині. При встановленні його бажано змастити герметиком, пружину — водостійкою змазкою, а уплотнювальне кільце сальника — графітовою змазкою. Це дозволить продовжити строк служби уплотнення крильчатки.

У помпах двигунів А-41, А-01 застосовані підшипники без захисних шайб, для забезпечення можливості змащування помпи через пресс-масленку. Відповідно й у ремкомплекті знаходяться відкриті 305 підшипники і один 304, які захищаються гумовими армованими манжетами. Манжети захищають підшипники від витікання змазки в процесі роботи. Можливо використання закритих і напівзакритих підшипників, у такому разі змазка в них закладена на весь строк служби насоса.

Привід насоса ремінний, здійснюється від шківа колінчастого вала двигуна. Конструктивно помпи А-41, А-01 однакові. Відрізняються одна від одної діаметром шківа і відповідно передавальним відношенням ремінної передачі.
