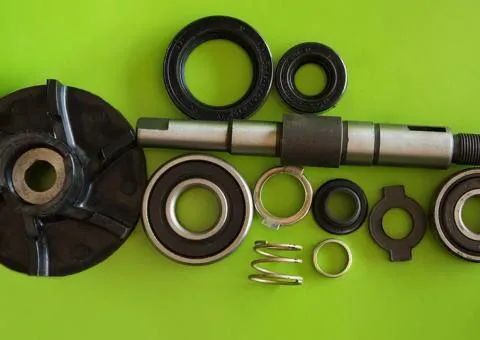

Ремкомплект водяного насоса ДТ-75, Нива, дв. СМД-14-22, старого зразка з крильчаткою

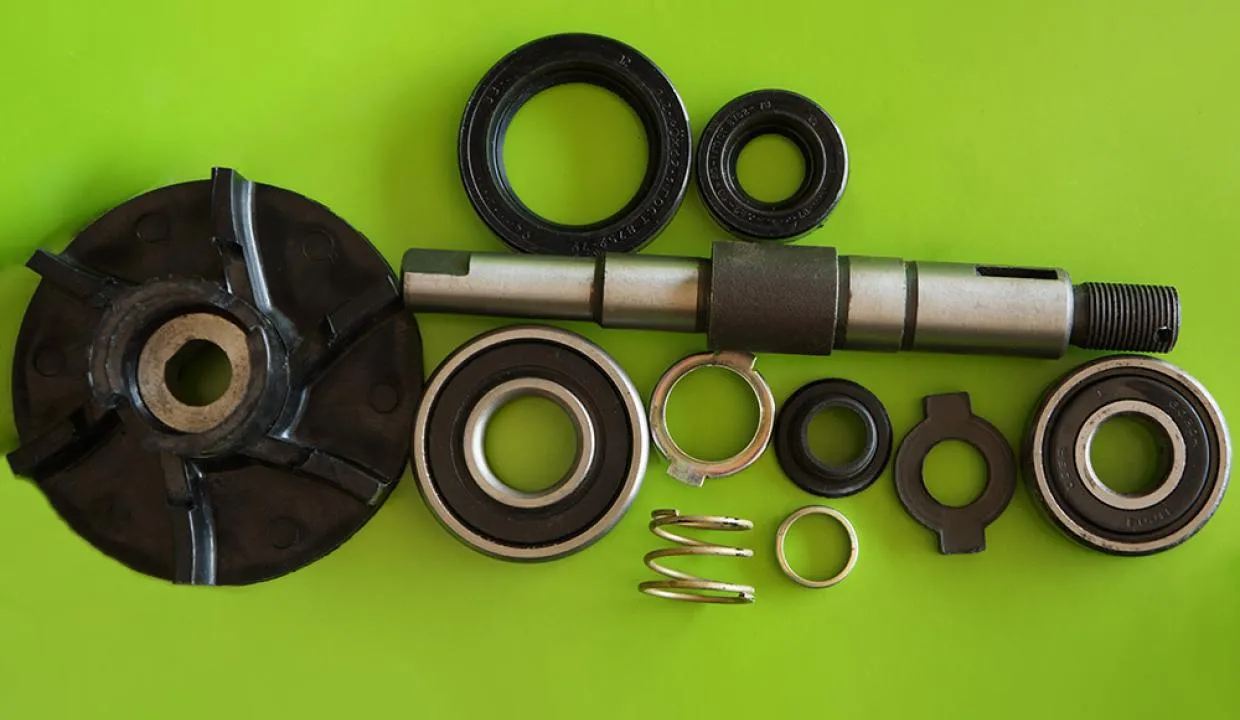

Ремкомплект водяного насоса ДТ-75, Нива, дв. СМД-14-22, старого зразка з пластмасовою крильчаткою економ – 1 шт.

• Вал 14-1305-1 - 1 шт.
• Підшипник 304 - 1 шт.
• Підшипник 305 - 1 шт.
• Уплотнення СМД-14НГ.07.03 - 1 шт.
• Манжета 1.2-20х40-1 - 1 шт.
• Манжета 1.2-40х62-1 - 1 шт.
• Крильчатка 22-1304 – 1 шт.

Опис:

Необхідний для ремонту помпи СМД 14-13С2-1 і водяного насоса 14-13С25. Містить крильчатку, сконструйовану під встановлення бескорпусного уплотнення водяного насоса (фібру) старого зразка. Основа крильчатки складається зі стальної втулки з лискою для фіксації крильчатки на валу і захисту її від провертання.

У помпи цього типу встановлюються підшипники без резиноармованих захисних шайб, тому вони потребують змащення. Порожнину підшипників заповнюють пластичною змазкою методом шприцювання через прес-маслянку, а резиноармовані сальники (манжети) не дають змазці витікати в процесі роботи з підшипникового вузла. Перевага цієї конструкції полягає в її ремонтопридатності і, якщо вчасно міняти змазку, водяний насос прослужить значно довше ніж помпа з повністю закритими підшипниками, в які смазка закладається на весь термін служби підшипника.

Фібра старого зразка від сальника більш пізнього випуску (бочонка) відрізняється відсутністю корпуса, в якому встановлена пружина, обойма, ущільнювальна шайба. Усі елементи сальника водяного насоса СМД старого зразка вставляються в крильчатку. Тому ущільнювальну графітну шайбу у випадку великого зносу однієї сторони можна перевернути іншою стороною і покористуватися ще якийсь час до повного зносу шайби. Перед встановленням на ущільнювальну шайбу сальника рекомендується нанести трохи графітової змазки для запобігання протікання охолоджуючої рідини з контрольного отвору помпи до повної притирки графітової шайби до втулки ковзання.

Втулка ковзання запресовується в корпус помпи і на ній також з часом утворюється знос, тому перед заміною сальника водяного насоса СМД-14, -18 важливо перевірити величину зносу опорної втулки ковзання СМД 1-1306.

На валику водяного насоса виконані дві шийки для встановлення підшипників, хвостовик з лискою під крильчатку і хвостовик з канавкою для встановлення ступиці шківа і різьбою для накручування корончатої гайки під шплінт.
